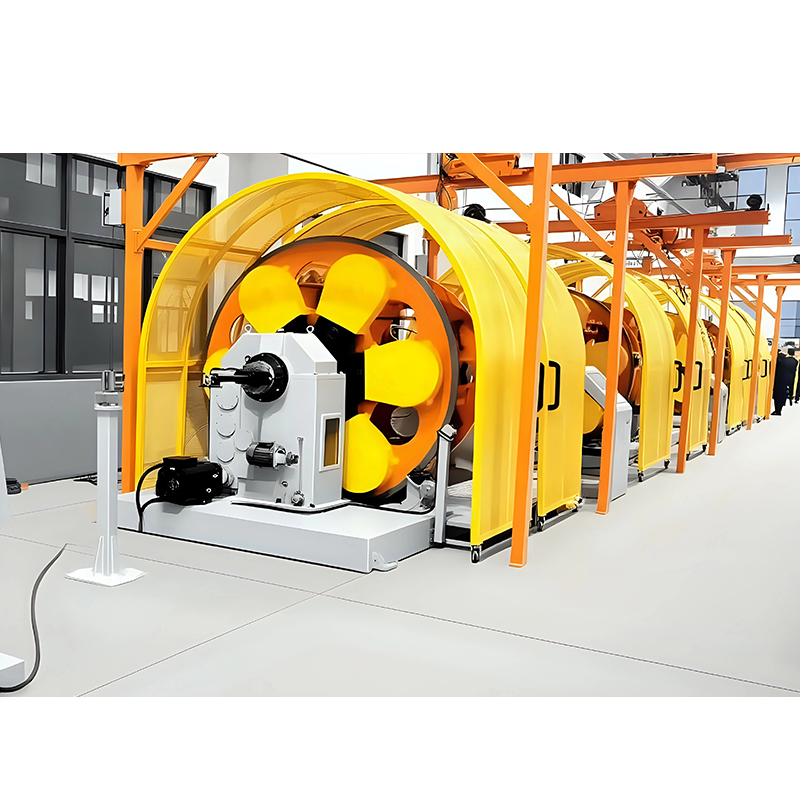

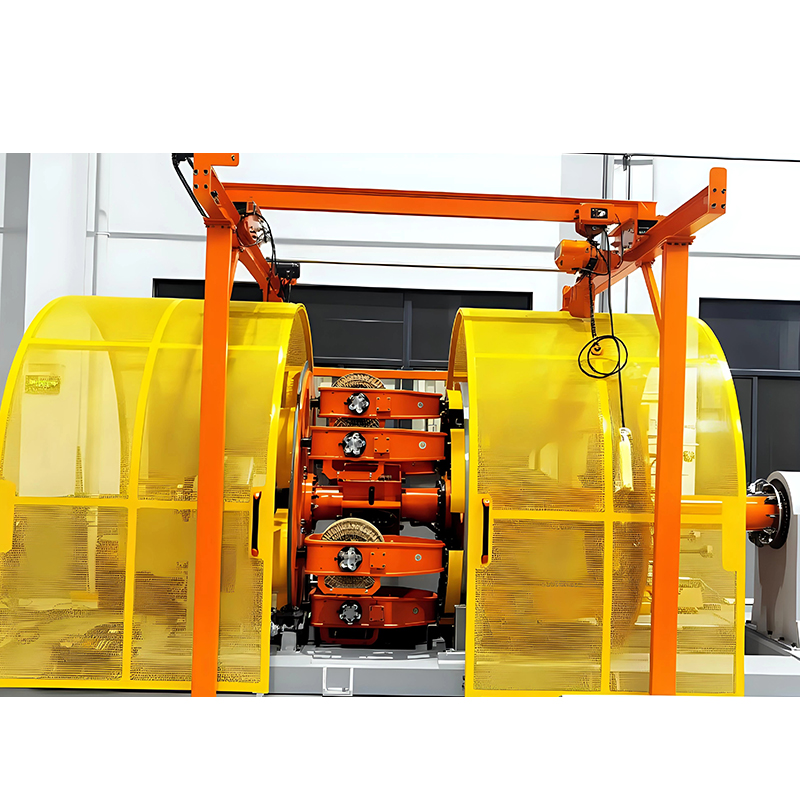

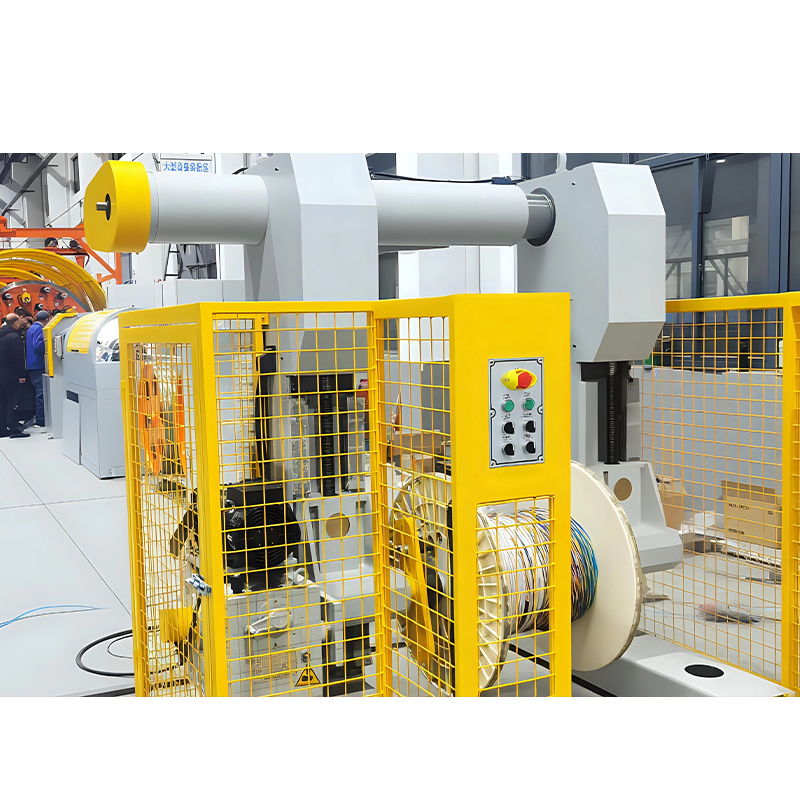

The Planetárny stroj na splietanie/skrúcanie párov slúži ako základné zariadenie na výrobu vysokovýkonných, komplexných presných káblov. Je špeciálne navrhnutý na výrobu špeciálnych káblov vyžadujúcich extrémne vysoké štandardy elektrického výkonu, mechanickej pevnosti, flexibility a konzistencie. Toto zariadenie funguje na princípe presného koordinovaného pohybu, ktorý umožňuje viacerým jadrám rotovať a pohybovať sa presne a synchrónne okolo centrálnej osi, čím napodobňuje nebeský orbitálny pohyb, aby sa zabezpečila optimálna geometrická symetria a štrukturálna stabilita počas procesu splietania. Planetárny splietací stroj účinne kontroluje vnútorné zvyškové napätie v jadrách počas vysokorýchlostného splietania, pričom zachováva pôvodné fyzikálne vlastnosti drôtu a dokončuje splietanie spolu s dvojvrstvovým tienením/ochranným obalom prostredníctvom integrovaného kontinuálneho procesu, čo výrazne zvyšuje efektivitu výroby a jednotnosť produktu.
Základné technické princípy
Architektúra planetárneho pohybu: Využíva jedinečný systém planétovej prevodovky, ktorý umožňuje viacerým odvíjacím jednotkám vykonávať zloženú rotáciu okolo centrálnej osi navíjania spolu s ich vlastnou rotáciou, čím sa dosahuje presné riadenie dĺžky uloženia a vyváženie napätia.
Mechanizmus optimalizácie napätia: Využíva technológiu spätnej kompenzácie krútiaceho momentu, ktorá aktívne pôsobí proti torznému namáhaniu počas splietania, čím sa minimalizuje tendencia drôtu pružiť, aby sa zabezpečila rozmerová stabilita a dlhodobá prevádzková spoľahlivosť hotového kábla.
Integrovaný procesný modul: Kombinuje procesy splietania, ovíjania tienenia (fóliového opletu) a lepenia páskou do jedného nepretržitého toku, čím eliminuje kolísanie kvality spôsobené prechodmi procesov a zabezpečuje tesné priľnutie a rovnomernú hustotu tieniacej vrstvy k jadru kábla.
Typické oblasti použitia
Káble na vysokorýchlostný prenos dát: Vyrábajú dátové káble kompatibilné s USB 3.1, Thunderbolt, QSFP a ďalšími štandardmi vysokorýchlostného prepojenia, čím zaisťujú integritu signálu a nízke presluchy.
Špecializované káble pre lekárske zariadenia: Vyrába viacžilové káble pre lekárske diagnostické zariadenia, ktoré spĺňajú požiadavky na biokompatibilitu a zároveň zaručujú vysokú spoľahlivosť v zložitých lekárskych prostrediach.
Dynamické aplikačné káble: Navrhnuté špeciálne pre káblové nosné systémy a robotické kĺbové káble, ktoré ponúkajú vynikajúcu odolnosť proti únave v ohybe a toleranciu mechanického namáhania.
Nové vysokoprúdové káble: Vyrába silnoprúdové káble pre nabíjacie stanice elektrických vozidiel a systémy skladovania energie, ktoré spĺňajú požiadavky na elektrickú bezpečnosť a životnosť v prostredí s vysokou teplotou.
Káble so špeciálnou kompozitnou štruktúrou: Zvládajú zložité štruktúry, ako je vysoký počet jadier, špeciálne tvarované vodiče a kompozitné tienenie (dvojvrstvové fóliové opletenie), čím zaisťuje kontrolovateľnosť procesu a konzistenciu produktu.
Porovnanie typov zariadení
| Typ zariadenia | Pracovný princíp | Vhodná štruktúra kábla | Maximálny počet jadier | Stranding Speed | Vlastnosti aplikácie |
| Cage Planetary Strander | Pohon planétovým prevodom, celková rotácia | Napájacie káble, ovládacie káble | 7-61 jadier | Stredne vysoká rýchlosť | Robustná konštrukcia, vhodná pre splietanie veľkých prierezov |
| Rúrkový Strander | Rotácia trubice, stacionárne výnosy | Komunikačné káble, Dátové káble | 1-30 jadier | Vysoká rýchlosť | Kompaktný pôdorys, jednoduchá zmena meradla |
| Vysokorýchlostný Strander | Princíp single-twist, rotácia luku | Elektronické vodiče, Automobilové vodiče | 1-7 jadier | Ultra-vysoká rýchlosť | Vysoká efektivita výroby, vhodná pre jemné drôty |
| Back-Twist Pair Twister | Aktívne otáčanie chrbta, synchrónne sledovanie | Vysokorýchlostné párové káble, diferenciálne páry | 2 jadrá | Vysoká rýchlosť | Kompletné otočenie otočenia, vynikajúci výkon prenosu signálu |
Profesionálna príručka údržby
Body bežnej údržby:
-
Pravidelne kontrolujte hladinu oleja v planétovej prevodovke a znečistenie; testovanie vzoriek odporúčané každých 500 prevádzkových hodín.
-
Kalibrácia systému riadenia napätia by sa mala vykonávať mesačne, aby sa zabezpečilo, že chyba napätia v jednotkách návratnosti je <±5%.
-
Týždenné čistenie a kontrola opotrebovania kladiek a vodiacich kladiek, aby sa zabránilo poškriabaniu povrchu drôtu.
Správa životného cyklu kritických komponentov:
-
Sada planétových prevodov: Profesionálna kontrola sa odporúča každých 15 000 prevádzkových hodín.
-
Ložiská vretena: Skontrolujte vôľu každých 10 000 hodín; plánovaná výmena po 24 000 hodinách.
-
Servopohony: Komplexné testovanie výkonu a aktualizácia firmvéru každých 5 rokov.
Presné retenčné opatrenia:
-
Štvrťročné overenie presnosti dĺžky uviaznutia pomocou laserových meracích prístrojov.
-
Polročná korekcia dynamického vyváženia pre celý stroj na zníženie vibrácií počas vysokorýchlostnej prevádzky.
-
Každoročná generálna oprava s cieľom skontrolovať montážne vôle a zarovnanie všetkých pohyblivých častí.
Často kladené technické otázky
Q1: Aké sú hlavné rozdiely medzi planetárnym splietacím strojom a tradičným splietacím zariadením?
A: Planetary Stranding Machine využíva architektúru planetárneho pohybu, kde sa každá odvíjacia jednotka otáča okolo centrálnej osi, pričom si zachováva svoju vlastnú rotáciu, čím sa dosahuje presné riadenie uhla splietania a vyrovnávanie napätia. Tradičné zariadenia zvyčajne používajú metódu jednej rotácie, čo sťažuje úplné odstránenie vnútorného krútiaceho momentu.
Q2: Ako si vybrať vhodný typ splietacieho zariadenia?
A: Výber by mal brať do úvahy zložitosť štruktúry kábla, počet žíl, veľkosť vodiča, požiadavky na rýchlosť výroby a potreby tienenia. Planetary Stranding Machines sú obzvlášť vhodné pre vysoko presné, viacjadrové, zložité káble vyžadujúce kompozitné tienenie, zatiaľ čo rúrkové Strandingy sú vhodnejšie pre stredne zložité a vysokorýchlostné výrobné scenáre.
Q3: Ako sa hodnotí výrobná kapacita zariadenia?
A: Skutočná kapacita závisí od faktorov, ako je počet jadier, dĺžka lanka a priemer drôtu. Napríklad s Newtopp Precision NP-500 Planetary Stranding Machine vyrábajúcim 7-jadrový kábel 18AWG môže maximálna rýchlosť dosiahnuť 60 m/min, s teoretickou 24-hodinovou kapacitou približne 86 400 metrov.
Q4: Aká je možnosť inovácie a rozšírenia zariadenia?
A: Moderné planetárne spletacie stroje sú vybavené modulárnym dizajnom, ktorý umožňuje funkčné rozšírenie pridaním výplatných jednotiek, integráciou inline kontrolných modulov alebo modernizáciou riadiacich systémov. Zariadenie Newtopp Precision podporuje upgrade zo základných konfigurácií na plne automatizované inteligentné výrobné linky.
