Cable Stranding Machine je kľúčovým zariadením v priemysle výroby drôtov a káblov, navrhnutý tak, aby spájal viacero drôtov alebo vodičov do jedného súdržného vlákna. Tento stroj je široko používaný v rôznych typoch výroby káblov, vrátane napájacích káblov, komunikačných káblov a špeciálnych káblov, ktoré poskytujú konzistentné krútenie a presné zarovnanie jednotlivých drôtov. Medzi základné funkcie stroja na splietanie káblov patrí riadenie napätia v krútení, synchronizácia rýchlostí otáčania a udržiavanie jednotnej geometrie prameňa, ktoré sú nevyhnutné na zabezpečenie spoľahlivosti produktu a elektrického výkonu. Moderné stroje na splietanie káblov sú vybavené vysoko účinnými systémami pohonu, pokročilými mechanizmami riadenia napätia a modulárnym dizajnom, ktorý umožňuje jednoduché nastavenie pre rôzne veľkosti drôtov a konfigurácie prameňov. Tieto stroje prispievajú k optimalizovanej efektívnosti výroby, zníženiu odpadu materiálu a zlepšeniu kvality káblov. Integráciou stroja na navíjanie káblov do výrobnej linky na káble môžu výrobcovia dosiahnuť stabilný výkon, vysokú presnosť a prispôsobivosť pre rôzne výrobné požiadavky.

ODOSLAŤ SPRÁVU

Nechajte svoju správu*

O NÁS
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision je národný high-tech podnik a získal certifikáciu kvality ISO9001 a certifikáciu systému environmentálneho manažérstva ISO14001. Spoločnosť s rozlohou 50 akrov sa môže pochváliť nezávislým výskumným a vývojovým centrom, dokončovacím centrom a lakovacou kabínou, ktorá integruje výskum a vývoj, dizajn, výrobu a predaj. Zaviazali sme sa poskytovať zákazníkom vysokokvalitné produkty a vynikajúce služby.
As a professional Stroj na navliekanie káblov supplier and Stroj na navliekanie káblov company, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.

ČESTNÉ OSVEDČENIE
CERTIFIKÁT
SÚVISIACE PRODUKTY
NAJNOVŠIE AKTUALIZÁCIE
ČO JE NOVINKY
PRIEMYSEL VEDOMOSTI

A Stroj na navliekanie káblov je základná časť zariadenia v procese výroby drôtov a káblov, určená na skrúcanie viacerých jednotlivých drôtov alebo vodičov do jednotnej lankovej štruktúry s definovanou dĺžkou a smerom uloženia. Toto zariadenie je široko používané pri výrobe napájacích káblov, komunikačných káblov, káblov na prenos dát, automobilových káblov, nových energetických káblov a priemyselných špeciálnych káblov. Presným riadením stúpania, napätia a rotačnej stability zaisťuje stroj na navíjanie káblov konzistenciu vodičov, mechanickú pevnosť a stabilný elektrický výkon.

V moderných káblových výrobných linkách stroj na výrobu káblov nielen tvaruje vodič, ale tiež priamo ovplyvňuje pružnosť kábla, odolnosť proti únave, prúdovú kapacitu a stabilitu následných procesov, ako je extrúzia, páskovanie a kabeláž.

Bežné funkcie a charakteristiky strojov na navíjanie káblov

Aj keď sa rôzne modely líšia štruktúrou a konfiguráciou, všetky stroje na navíjanie káblov zdieľajú niekoľko kľúčových vlastností:

  • Jednotný účel : Splietané medené, hliníkové alebo zliatinové vodiče

  • Základná funkčnosť : Presná kontrola dĺžky uloženia, smeru splietania a geometrie vodiča

  • Zameranie na výkon : Vysoká presnosť splietania, stabilná prevádzka a konzistentná kontrola napätia

  • Vysoká systémová integrácia : Koordinovaná prevádzka s odvíjacími stojanmi, navijakmi a navíjacími systémami

  • Široká priemyselná využiteľnosť : Vhodné pre napájanie, komunikáciu, automobilový priemysel a výrobu nových energetických káblov

Princíp činnosti stroja na splietanie káblov

Princíp činnosti stroja na splietanie káblov je založený na riadenom rotačnom pohybe. Viaceré jednotlivé drôty sa privádzajú z odvíjacích jednotiek a sú skrútené okolo centrálnej osi cez otočnú klietku, rúrku, bubon alebo konzolovú konštrukciu. Rýchlosť navíjania a rýchlosť otáčania sú synchronizované, aby sa dosiahol požadovaný rozstup splietania.

Medzi kľúčové prevádzkové prvky patria:

  • Rotujúce komponenty vytvárajúce splietací pohyb

  • Stabilná dodávka drôtu z výplatných systémov

  • Mechanizmy kontroly napätia zabezpečujúce rovnomerné namáhanie každého drôtu

  • Naberacie jednotky zachovávajúce konečnú štruktúru vodičov

Tento princíp platí pre jednovláknové, viacvrstvové splietanie a procesy spätného skrútenia.

Hlavné typy káblových splietacích strojov

Typ stroja Pracovná metóda Vhodné vodiče Typické aplikácie
Planetárny navliekací stroj klietkového typu Planetárna rotácia Veľký prierez meď/hliník Napájacie a energetické káble
Rúrkový splietací stroj Vysokorýchlostné otáčanie trubice Vodiče s malým prierezom Komunikačné a ovládacie káble
Drum Twister Otočný bubon splietanie Viacvrstvové lankové vodiče Káble stredného a vysokého napätia
Konzolový jednoduchý Twister Konzolová jednovláknová Jednovrstvové alebo párové vodiče Dátové káble, automobilové káble

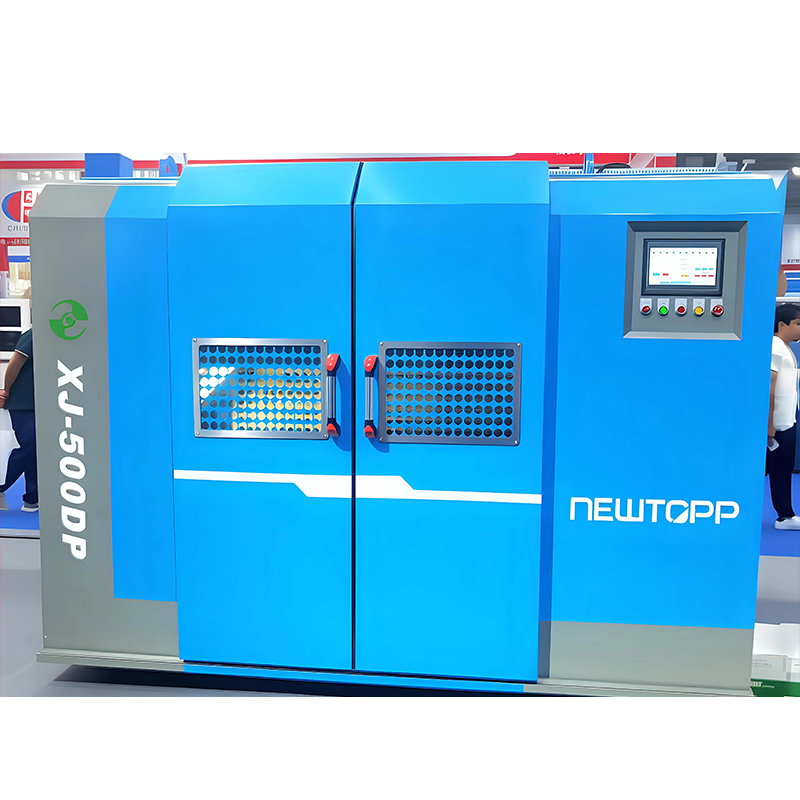

Back-twist Twinning Machine Spätný zákrut Spárované vodiče Sieťové a signálne káble
Stroj na splietanie medeného drôtu Vyhradené splietanie vodičov Holá alebo pocínovaná meď Pružné vodiče

Jiangsu Newtopp Precision Machinery Co., Ltd. poskytuje komplexný rad splietacích zariadení, ktoré umožňujú flexibilnú konfiguráciu založenú na veľkosti vodiča, štruktúre kábla a požiadavkách na výrobnú kapacitu.

Typické aplikačné scenáre

  • Výroba automobilových káblov : Pružné lankové vodiče so zvýšenou odolnosťou voči vibráciám

  • Dátové a komunikačné káble : Spárujte pramene, aby ste zabezpečili konzistentnosť signálu

  • Nové energetické káble : Viacvláknové štruktúry podporujúce vysoký prúd a flexibilitu

  • Priemyselné ovládacie káble : Stabilná dĺžka pokládky pre kompatibilitu s procesmi lepenia a vytláčania

V mnohých výrobných linkách pracujú stroje na viazanie káblov v kombinácii s vytláčacími linkami a páskovacími strojmi na vytvorenie kontinuálnych výrobných systémov.

Porovnanie s iným krútiacim zariadením

Porovnávacia položka Stroj na navliekanie káblov Skrúcací stroj
Primárna funkcia Splietanie vodiča Krútenie párov alebo kabeláž
Štrukturálna zložitosť Vyššie Nižšia
Výrobná fáza Výroba vodičov Štruktúrovanie kabeláže alebo signálu
Požiadavka na presnosť Vysoká Stredná

Stroje na splietanie káblov sa zameriavajú skôr na vytváranie vodičov než na konečnú montáž káblov.

Často kladené otázky (FAQ)

Q1: Dokáže stroj na navíjanie káblov zvládnuť viacero veľkostí vodičov?
A: Áno. Nastavením nástrojov, splietacích klietok a parametrov procesu je možné prispôsobiť rôzne priemery drôtov.

Otázka 2: Ako sa kontroluje rozstup uviaznutia?
A: Prostredníctvom synchronizovaného riadenia rýchlosti otáčania a rýchlosti linky.

Q3: Môže byť stroj integrovaný s extrúznymi linkami?
Odpoveď: Väčšina modelov podporuje inline prevádzku s vytláčacím a páskovým zariadením.

Q4: Aké faktory by ste mali zvážiť pri výbere stroja?
Odpoveď: Materiál vodiča, rozsah priemerov, požadovaná dĺžka uloženia, rýchlosť výroby a následné procesy.
