Použitie: Vhodné pre spätné skrúcanie a skrúcanie holých párov izolačných žíl dátových káblov, ako sú Cat-5, Cat-5e, Cat-6 a HDMI 2.1 atď.
Funkcia: Pred krútením páru otočte späť a znížte poškodenie drôtu počas procesu krútenia. Stroje na spätné skrúcanie a párové skrúcanie spolupracovali.
Hlavné časti: Φ500 Active back-twist výplatný stroj a Φ500 párový krútiaci stroj

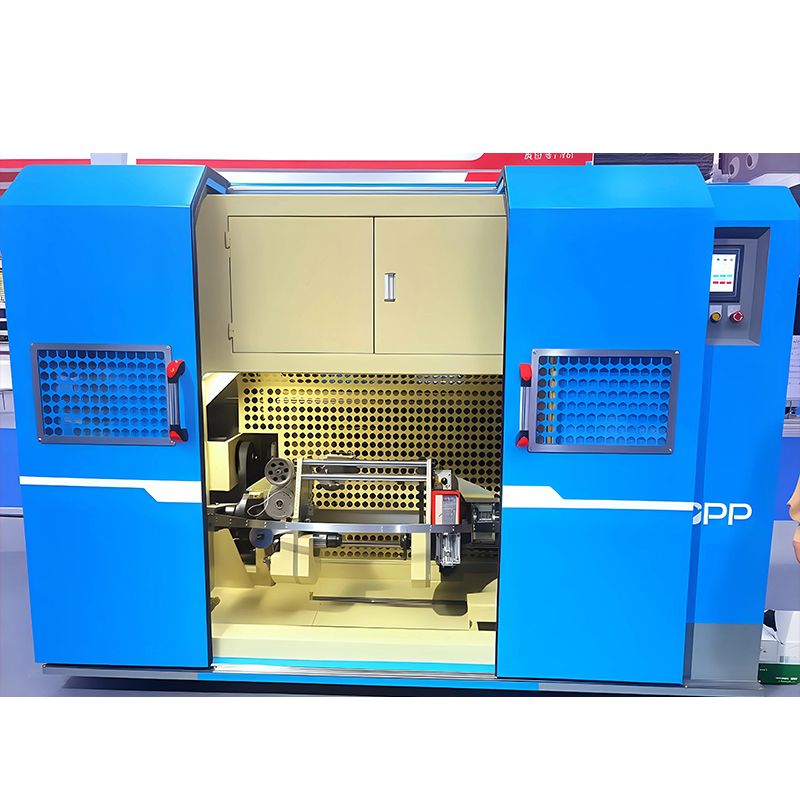

The Horizontálny/Vertikálny typ spleteného párového splietacieho stroja je kľúčovým zariadením vo výrobe špičkových dátových káblov. Je špeciálne navrhnutý pre spätné skrútenie a holým skrúteným párom vodičov s izolovaným jadrom používaných v presných dátových kábloch, ako sú Cat-5, Cat-5e, Cat-6 a HDMI 2.1. Jadro tohto stroja spočíva v jeho synergickom prevádzkovom režime „najskôr krútiť späť, potom krútiť párom“, ktorý účinne znižuje namáhanie drôtu a poškodenie počas procesu splietania. To zaisťuje stabilitu a konzistentnosť elektrického výkonu párov vodičov, čo tvorí základ pre výrobu vysokovýkonných káblov na prenos dát s nízkou latenciou.
Ako kľúčový komponent v rámci produktovej matice káblových zariadení spoločnosti Jiangsu Newtopp Precision Machinery Co., Ltd., tento stroj na zakrútenie párov obsahuje viac ako desaťročné skúsenosti z výskumu a vývoja v oblasti výroby vysoko presných strojov, čo odráža našu dôslednú snahu o inžiniersku filozofiu „presnosť, efektívnosť a spoľahlivosť“.
Hĺbková analýza technických princípov

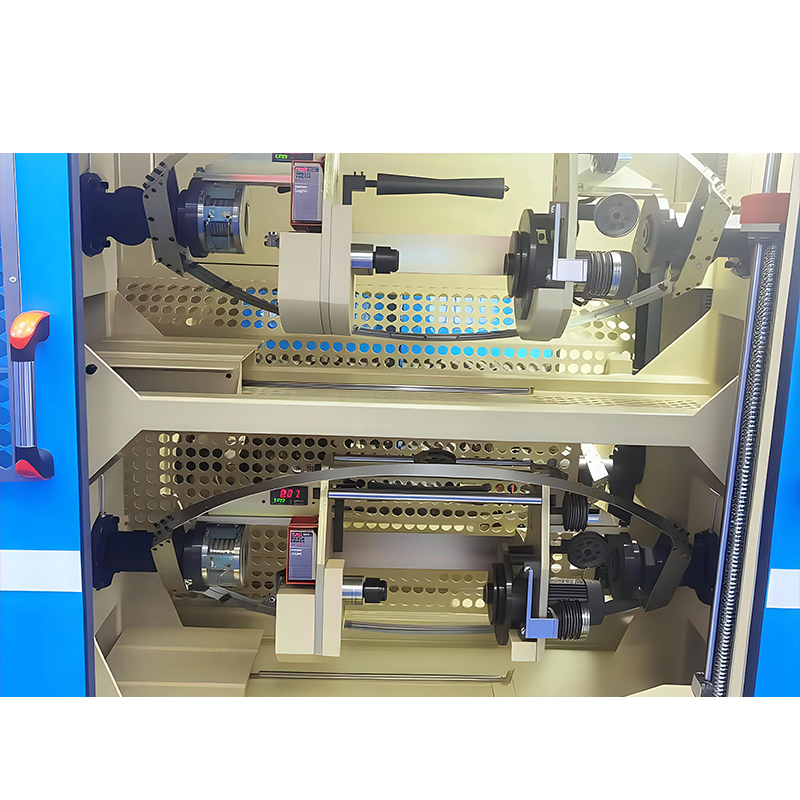

Zariadenie funguje prostredníctvom koordinovanej práce aktívneho odvíjacieho stroja Φ500 a párového splietacieho stroja Φ500. Jeho základným princípom je, že aktívna odvíjacia jednotka spätného zákrutu neutralizuje vlastné krútenie jadrového drôtu generované počas odvíjacej rotácie v reálnom čase, čím sa jadrové drôty dostanú do stavu „nulového krútenia“ alebo minimálneho zvyškového napätia predtým, ako vstúpi do splietacej jednotky. Následne párový splietací stroj skrúti dva jadrové drôty do páru s vysoko presným ovládaním rozstupu.
Tento proces minimalizuje problémy, ako je mikropoškodenie izolačnej vrstvy a zmeny v rýchlosti predĺženia vodiča spôsobené akumuláciou krútiaceho momentu pri tradičnom splietaní párov, čím sa výrazne zlepšujú kľúčové parametre elektrického výkonu páru vodičov, vrátane spätnej straty a presluchu na blízkom konci (NEXT).
Typické prípady použitia
| Typ kábla | Popis aplikácie | Požiadavka na výkon stroja na splietanie spätých párov |
|---|---|---|
| Cat-6/6A | Gigabitový/10-gigabitový Ethernet | Vyžaduje extrémne vysokú presnosť a konzistenciu splietania, aby bol zaručený prenosový výkon pri frekvenciách 250 MHz a vyšších. Proces back-twist znižuje chyby a zabezpečuje súlad s kanálmi. |
| HDMI 2.1 | Prenos zvuku a videa s ultravysokým rozlíšením | Podporuje vysoké rýchlosti až do 48 Gbps, čo vyžaduje prísnu symetriu párov a integritu signálu. Zariadenie zaisťuje rovnomerné spletenie párov a nízke poškodenie. |
| Špecializované vysokorýchlostné dátové káble | Dátové centrum, interné pripojenia servera | Často musia spĺňať prísnejšie požiadavky na impedanciu a útlm. Stabilita a vysoká presnosť stroja zaručujú sériovú výrobu kvalifikovaných produktov. |
Newtopp Precision, využívajúc silu výskumu a vývoja národného high-tech podniku, navrhuje Back-Twist Pair Stranding Machine, aby plne spĺňal prísne požiadavky vyššie uvedených špičkových aplikácií pre základnú výrobu drôtov.
Údržba a technická podpora
Aby ste zaistili, že si stroj na zakrútenie párov horizontálneho/vertikálneho typu udrží optimálnu presnosť a stabilitu z dlhodobého hľadiska, spoločnosť Newtopp odporúča dodržiavať nasledujúce pokyny na údržbu:
Denná kontrola: Skontrolujte tlak pneumatických komponentov, odozvu napínacieho systému, zvýšenie teploty hlavného ložiska a akékoľvek abnormálne vibrácie.
Pravidelná údržba: Doplňte špecifikované mazivo pre rotujúce komponenty (napr. ložiská s otočným zadným závitom, ložiská splietacieho luku) podľa plánu, vyčistite fotoelektrické snímače a skontrolujte a dotiahnite všetky elektrické spoje.
Kalibrácia presnosti: Pravidelne kalibrujte uhol spätného zákrutu a rozstup prameňov pomocou profesionálnych nástrojov. Túto službu môžu poskytnúť profesionálni inžinieri spoločnosti Newtopp.
Spoločnosť Newtopp Precision zaisťuje kvalitu každého dodávaného stroja prostredníctvom systému riadenia kvality ISO9001. S podporou komplexného servisného systému pokrývajúceho výskum a vývoj, výrobu a predaj poskytujeme zákazníkom komplexnú podporu od inštalácie a uvedenia do prevádzky, školenia operátorov až po celoživotnú technickú pomoc.
Často kladené otázky (FAQ)
Otázka: Prečo je pri výrobe párov dátových káblov potrebný krok „spätného otočenia“?
A: Spätné skrútenie sa používa na elimináciu rotačného napätia nahromadeného v izolovanom jadrovom drôte počas procesu odvíjania. Bez spätného skrútenia by priame splietanie párov spôsobilo, že toto napätie by viedlo k mikrodeformácii vnútornej štruktúry drôtu, čo by vážne ovplyvnilo stabilitu charakteristickej impedancie a indikátorov presluchu počas prenosu vysokofrekvenčného signálu. To sťažuje, aby kábel prešiel testami vysokého štandardu, ako je Cat-6/HDMI 2.1.
Otázka: Aké sú špecifické výhody Newtopp's Back-Twist Pair Stranding Machine v porovnaní s bežnými párovými twinnermi?
A: Hlavnou výhodou je integrovaná synergia "aktívneho spätného skrútenia" a "vysoko presného párovania." Bežným párovým twinnerom chýba spätný zákrut alebo majú len jednoduchú kompenzáciu nadmerného zákrutu, čo môže ľahko spôsobiť poškodenie drôtu. Naše zariadenie dosahuje aktívne spätné krútenie prostredníctvom presného riadiaceho systému, ktorý chráni drôt pred zdrojom. Súčasne splietacia jednotka so svojou vysokou tuhosťou a pokročilými pohonmi zaisťuje mimoriadne rovnomernú a konzistentnú dĺžku uloženia. To priamo zvyšuje výťažnosť prvého prechodu elektrického výkonu produktu a celkovú výťažnosť výroby.
Otázka: Aké sú hlavné faktory, ktoré treba zvážiť pri výbere medzi horizontálnym a vertikálnym typom?
A: Primárnym hľadiskom je priestorové usporiadanie dielne (podlhovastý alebo vysoký priestor). Po druhé, zvážte prevádzkové a údržbové návyky. Horizontálny typ uľahčuje obsluhu a je vhodný pre väčšinu tradičných dielní. Vertikálny typ šetrí podlahovú plochu a je ideálny pre moderné výrobné linky s vysokou automatizáciou a kompaktným usporiadaním. Predajní inžinieri spoločnosti Newtopp vám môžu poskytnúť optimálne odporúčania pre výber na základe vášho konkrétneho pôdorysu.
Otázka: Môže sa zariadenie prispôsobiť výrobe jadrových drôtov s rôznymi špecifikáciami (napr. priemer, dĺžka uloženia)?
A: áno. Newtopp's Back-Twist Pair Stranding Machine je navrhnutý pre dobrú všestrannosť. Výrobu je možné rýchlo prepínať medzi rôznymi špecifikáciami párov drôtov zmenou odvíjacej cievky, nastavením napínača a úpravou parametrov splietania (ako je rýchlosť, stúpanie atď.) na dotykovej obrazovke. Poskytujeme podrobné návody na obsluhu a návod na nastavenie parametrov.
Otázka: Ako spoločnosť Newtopp ako výrobca zariadenia zabezpečuje dlhodobú stabilnú prevádzku stroja?
A: Po prvé, základné komponenty, ako je hlavné vreteno, ložiská a servosystémy, pochádzajú od medzinárodne renomovaných značiek. Po druhé, máme nezávislé výskumné a vývojové centrum a dokončovacie centrum, ktoré umožňuje interné presné obrábanie kľúčových konštrukčných dielov na zabezpečenie základnej kvality. V neposlednom rade poskytujeme komplexnú popredajnú podporu vrátane diagnostiky na diaľku, dodávok náhradných dielov a pravidelných kontrol, čím zabezpečujeme nepretržitú a efektívnu prevádzku výrobných liniek našich zákazníkov. Náš systém environmentálneho manažérstva ISO14001 nás tiež zaväzuje k uplatňovaniu environmentálnej zodpovednosti pri výrobe a servise zariadení.
