Použitie: Vhodné pre krútenie párov Lan káblov CAT5E/ CAT6/ CAT7.
1. Dizajn s tromi rozstupmi, 1,5-násobná rýchlosť oproti tradičnému stroju s dvojitým zákrutom pri 33% rýchlosti spätného zákrutu.
2. Elektronický rozstup serva, nastavenie dotykovej obrazovky, PLC ovládač, presnosť do /-2%.
3. Aktívne navíjanie, stabilné napätie od prázdnej po plnú cievku.

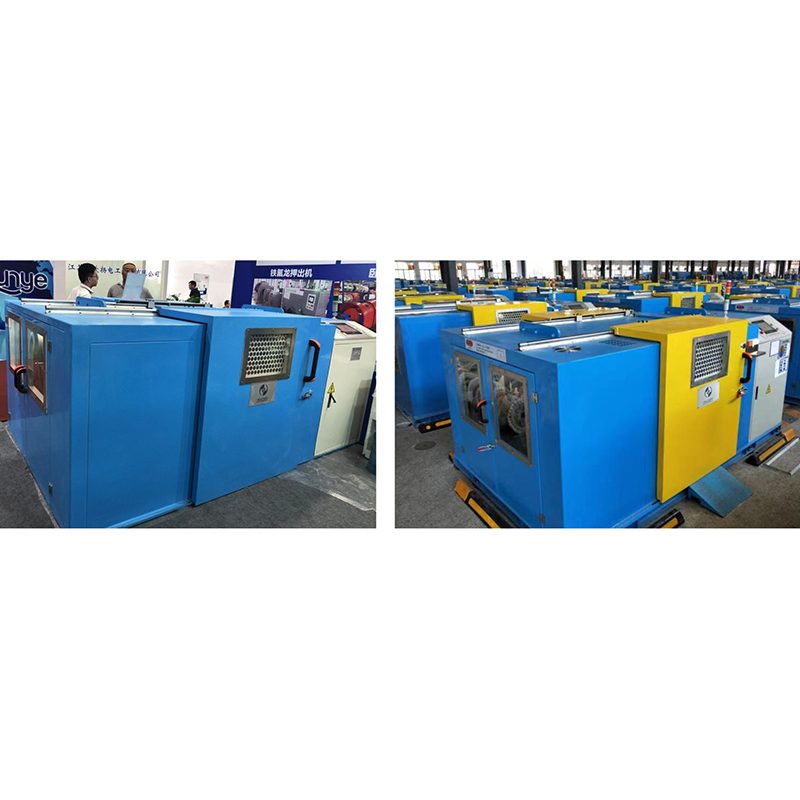

The Trojitý navliekací stroj je základné presné zariadenie vo výrobe sieťových káblov, špeciálne navrhnuté na presné skrúcanie izolovaných medených párov drôtov používaných v CAT5E, CAT6, CAT7 a dátových kábloch vyššej triedy. Kvalita tohto procesu krútenia priamo určuje rýchlosť prenosu signálu konečného kábla, odolnosť proti presluchom a stabilitu elektrického výkonu. Ako profesionálny výrobca v tejto oblasti spoločnosť Jiangsu Newtopp Precision Machinery Co., Ltd. využíva viac ako desaťročné skúsenosti v oblasti výskumu, vývoja a výroby v oblasti vysoko presných káblových zariadení. Integrujeme pokročilú technológiu servoriadenia s osvedčeným procesným know-how, aby sme zákazníkom poskytli efektívne, stabilné a užívateľsky prívetivé vysokovýkonné riešenia krútenia.
Vysokoúčinný dizajn s trojitým rozstupom: Zahŕňa jedinečný synchrónny mechanizmus krútenia s trojitým rozstupom. V porovnaní s tradičnými strojmi s dvojitým rozstupom výrazne zvyšuje teoretickú efektivitu výroby pri zachovaní požadovaného 33% pomeru spätného zákrutu, čím spĺňa nároky veľkovýroby na vysokokvalitné sieťové káble.
Inteligentné riadenie serva: Obsahuje plne servo poháňaný elektronický systém riadenia výšky tónu. Parametre sa nastavujú a upravujú pomocou dotykovej obrazovky HMI (Human Machine Interface) a presne riadia PLC, čím sa dosahuje presnosť ovládania rozstupu otáčania v rozmedzí ±2 %. Táto presnosť je podporená neustálymi investíciami do algoritmov riadenia pohybu vo výskumnom a vývojovom centre spoločnosti Newtopp, certifikovanom ako National High-Tech Enterprise, čo zabezpečuje konzistentnú a opakovateľnú kvalitu procesov.
Stabilné naberanie napätia: Vybavené aktívnym systémom naberania spojeným s monitorovaním napätia a spätnou väzbou v reálnom čase. To zaisťuje konštantné napätie počas celého procesu navíjania od prázdnej cievky až po plnú cievku a účinne chráni drôt pred natiahnutím alebo deformáciou. To je zásadné pre výrobu vysokovýkonných káblov s nízkou latenciou.
Stroj Triple Stranding Machine sa používa predovšetkým pri výrobe sieťových dátových káblov, ktoré vyžadujú vysoký prenosový výkon:
Štandardné sieťové káble: Krútené páry pre CAT5E, CAT6, CAT6A, CAT7/7A atď.
Vysokovýkonné tienené káble: Pre káble s vysokou účinnosťou tienenia používané v dátových centrách a serverových farmách.
Priemyselné komunikačné káble: Výroba komunikačných káblov odolných voči drsnému prostrediu a rušeniu.
Ako výrobca káblových zariadení s produktovým portfóliom pokrývajúcim celý proces od extrúzie a splietania až po kabeláž a opláštenie má Newtopp hlboké pochopenie kritickej úlohy procesu skrúcania v rámci celkovej výrobnej linky. Dodávame nielen samostatné stroje, ale ponúkame aj profesionálne poradenstvo v oblasti integrácie a optimalizácie procesov na základe nášho holistického pohľadu na upstream a downstream procesy, čím sa zabezpečí synergická efektivita pre celú výrobnú linku.
| Položka | Tradičný twinningový stroj | Stroj na trojitý splietanie Newtopp |
|---|---|---|
| Architektúra dizajnu | Typicky Double Pitch | Dizajn Triple Pitch |
| Efektívnosť výroby | Základná línia | Významný teoretický nárast (~ 1,5x za rovnakých podmienok spätného skrútenia) |
| Metóda kontroly | Mechanické nastavenie alebo základné elektrické ovládanie | Plne servo elektronické ovládanie, nastavenie parametrov dotykovej obrazovky |
| Presnosť ovládania | Relatívne nižšie, závislé od skúseností | Vysoká presnosť (v rámci ±2 %), digitálne ovládanie |
| Riadenie napätia | Jednoduché mechanické ovládanie alebo pasívny odber | Aktívne naberanie, riadenie konštantného napätia v uzavretej slučke |
| Pohodlie pri výmene | Časovo náročné, vyžaduje výmenu dielov | Rýchle, vyvolanie receptu cez dotykovú obrazovku |
Na zabezpečenie dlhodobej stabilnej prevádzky zariadenia spoločnosť Newtopp odporúča dodržiavať tieto pokyny a poskytuje štandardizovanú servisnú podporu založenú na našom systéme riadenia kvality ISO9001:
Denné kontroly: Vyčistite vodiace kolesá a snímače; skontrolujte vzduchové a elektrické spojenia.
Pravidelná údržba: Namažte pohyblivé časti podľa manuálu; kontrolovať a kalibrovať snímače napätia; vyčistiť vnútorné nahromadenie prachu.
Odborná údržba: Odporúčame pravidelnú systematickú kontrolu a overovanie presnosti kvalifikovanými technikmi. Newtopp má domácu a globálnu popredajnú servisnú sieť schopnú poskytovať originálnu továrenskú údržbu, výmenu náhradných dielov a vzdialenú technickú podporu.
Školenie operátora: Operátori by mali absolvovať systematické školenie o štruktúre zariadenia, bezpečnostných protokoloch, prevádzke HMI a základnom riešení problémov. Newtopp poskytuje našim zákazníkom komplexné školenie pri uvádzaní do prevádzky a podrobné prevádzkové príručky.
Otázka 1: Aký je primárny účel dizajnu s tromi výškami?
A1: Jeho hlavným účelom je výrazne zvýšiť prevádzkovú rýchlosť stroja a efektivitu výroby pri zabezpečení kvality zákrutu (najmä pri splnení špecifických požiadaviek na pomer spätného zákrutu). To sa dosiahne optimalizáciou mechanickej konštrukcie a rozloženia zaťaženia, čím sa zníži spotreba energie a časové náklady na jednotku výkonu.
Q2: Aké sú praktické výhody servoelektronického riadenia výšky tónu oproti mechanickému nastaveniu?
A2: Výhody sú tri: Po prvé, vysoká presnosť a konzistentnosť – digitálne ovládanie eliminuje ľudskú chybu. Po druhé, rýchla zmena – jednoduché prepínanie receptov na dotykovej obrazovke dokončí úlohu bez výmeny mechanických častí, ako sú ozubené kolesá. Po tretie, zjednodušené riadenie procesov – všetky parametre je možné uložiť a sledovať, čo prispieva k stabilnej a optimalizovanej kvalite produktu.
Otázka 3: Prečo je kontrola konštantného napätia taká dôležitá pre výkon sieťového kábla?
A3: Kolísanie napätia počas procesu krútenia môže viesť k nerovnomernému stúpaniu, miernemu natiahnutiu alebo deformácii drôtu. To zase zvyšuje "neskreslenie oneskorenia" kábla a spôsobuje nepravidelnosti impedancie. Toto sú kritické chyby pre vysokovýkonné sieťové káble ako CAT6A a CAT7, ktoré prenášajú vysokofrekvenčné signály. Konštantná kontrola napätia je základom pre zabezpečenie toho, aby ich elektrický výkon spĺňal normy.
