Čo je planetárny navliekací stroj?

A planetárny splietací stroj je vysoko špecializované zariadenie na výrobu drôtov a káblov, ktoré skrúca viacero prameňov drôtu dohromady okolo centrálneho jadra alebo osi, pričom zachováva absolútnu priamosť a napätie každého jednotlivého prameňa prostredníctvom jedinečného planetárneho pohybu. Na rozdiel od tradičných zväzkových alebo pevných navliekačov klietok, a planetárny splietací stroj zaisťuje, že každá cievka drôtu sa otáča okolo svojej vlastnej osi, keď obieha centrálny hriadeľ stroja, čím sa úplne eliminuje akékoľvek nežiaduce krútenie alebo spätné skrútenie v jednotlivých vláknach. Podľa priemyselných údajov od International Wire & Machinery Association (IWMA) sa technológia planetárneho splietania stala nevyhnutnou pri výrobe vysokonapäťových napájacích káblov, podmorských káblov a sofistikovaných vedení na prenos dát, kde presnosť dĺžky uloženia a mechanická integrita lankového vodiča sú rozhodujúce pre konečný elektrický výkon a prevádzkovú bezpečnosť.

Čo je to planetárny navliekací stroj a ako funguje?

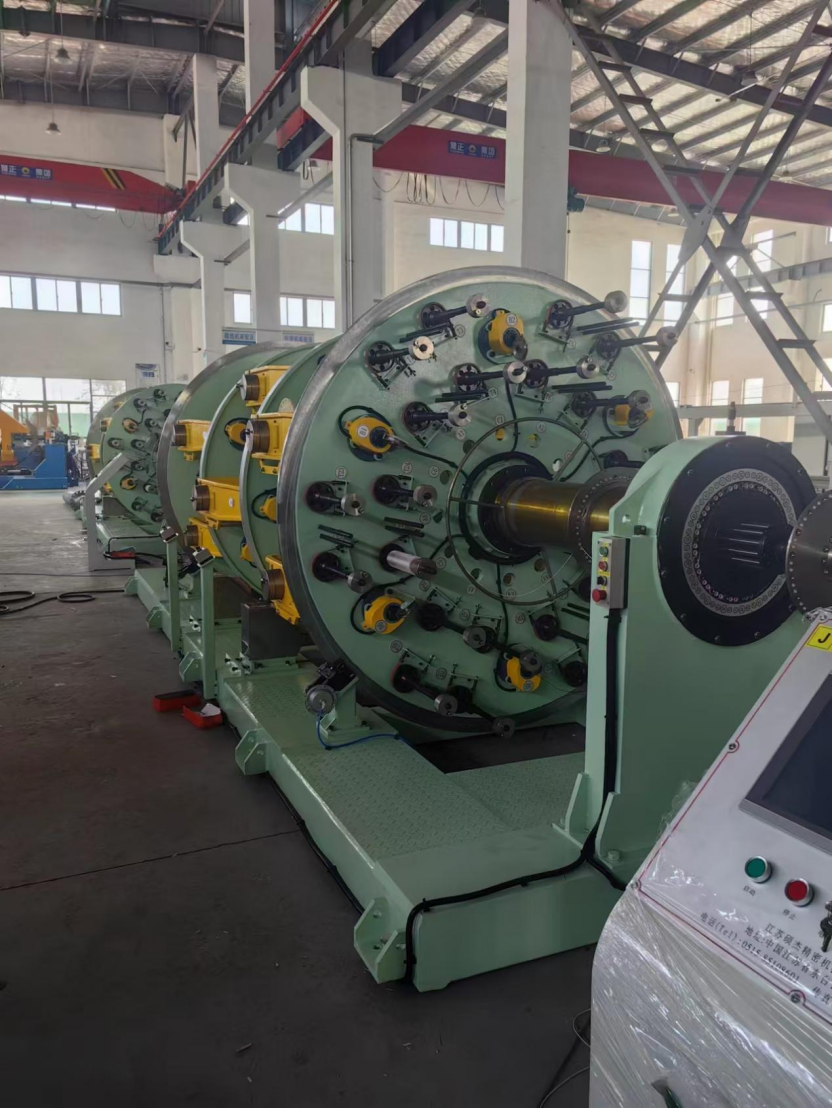

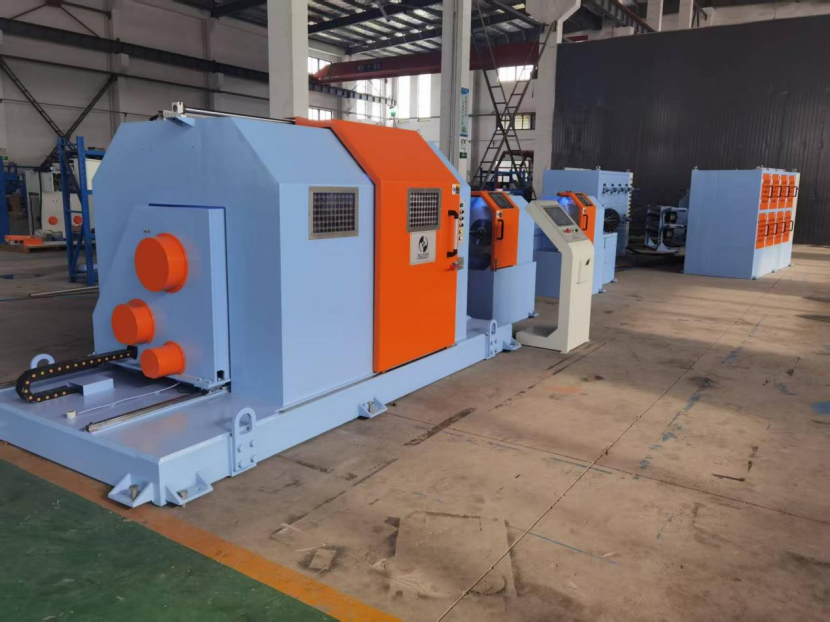

Planétový splietací stroj je rotačný systém s viacerými cievkami, v ktorom je každá odvíjacia cievka namontovaná na vlastnej samostatne poháňanej rotačnej kolíske vo väčšom rotujúcom hlavnom ráme, čo umožňuje skrúcanie jednotlivých drôtov dohromady bez akéhokoľvek torzného napätia alebo nekontrolovanej deformácie. Základným princípom a planetárny splietací stroj možno prirovnať k pohybu Zeme okolo Slnka: rovnako ako sa Zem otáča okolo svojej osi pri obiehaní okolo Slnka, každá cievka drôtu v stroji sa otáča okolo svojho stredu, aby odvíjala drôt, pričom je súčasne unášaná po kruhovej dráhe okolo centrálneho zberného bodu lanka. Tento mechanizmus dvojitej rotácie je kritický, pretože neutralizuje spätné skrútenie, ktoré by sa inak nahromadilo v každom drôte, ak by bol stiahnutý zo stacionárnej cievky, zatiaľ čo by bol špirálovitý okolo jadra. Pri štandardnom ukladaní môže 1/2 palca (12,7 mm) ukladacia doska s 18 cievkami spracovať až 37 jednotlivých prameňov drôtu v jedinom prechode, pričom rýchlosť otáčania hlavného rotora dosahuje až 100 až 300 otáčok za minútu v závislosti od veľkosti stroja a prierezu drôtu. Celá operácia je riadená synchronizovanými servomotormi a programovateľnými logickými ovládačmi (PLC), ktoré zaisťujú, že dĺžka uloženia – osová vzdialenosť potrebná na jednu úplnú otáčku vlákna okolo jadra – sa udržiava v tolerancii menšej ako ±1 % . The Wire Association International uvádza, že táto úroveň presnosti je potrebná pre viacvrstvové koncentrické splietanie používané v stredno- a vysokonapäťových silových kábloch, kde aj malé nezrovnalosti v dĺžke uloženia môžu vytvárať lokalizované elektrické namáhacie body, ktoré vedú k čiastočnému vybitiu a predčasnému zlyhaniu izolácie.

Rozhodujúce výhody planetárneho uviaznutia oproti konvenčným metódam

Definujúcou výhodou planétového splietacieho stroja je jeho schopnosť produkovať lankový vodič úplne bez krútenia, ktorý zachováva vlastnosti predĺženia a medzu pevnosti jednotlivých drôtov pri dosiahnutí vynikajúcej geometrickej jednotnosti. V konvenčnom tuhom klietkovom navíjači alebo rúrkovom navíjači sú cievky upevnené v otočnom ráme a drôt je vytiahnutý cez prírubu, čím sa zavádza 360-stupňové skrútenie do každého drôtu pre každé úplné otočenie klietky okolo jadra. Toto krútenie trvalo deformuje drôt, znižuje jeho pevnosť v ťahu a robí ho náchylným na vtáčie klietky - stav, keď sa vonkajšie pramene hotového kábla oddeľujú od jadra pri ohýbaní alebo ťahu. Naproti tomu planetárny pohyb a planetárny splietací stroj ruší skrútenie, výsledkom čoho je prameň, ktorý leží dokonale rovno v štruktúre kábla. To umožňuje lankovému vodiču dosiahnuť faktor plnenia – pomer celkovej plochy prierezu vodičov k ploche prierezu vodiča – až do 93 % až 95 % , čo maximalizuje elektrickú vodivosť pre daný priemer. V prípade medených alebo hliníkových vodičov pri prenose energie sa toto zlepšenie hustoty premieta priamo do zníženého odporu vedenia a nižších strát I²R. Okrem toho hladký, kompaktný povrch planetárneho lankového vodiča minimalizuje vzduchové medzery a výčnelky, ktoré môžu spôsobiť korónový výboj vo vysokonapäťových kábloch pracujúcich nad 110 kV. Znížením potreby rozsiahleho lepenia a skríningu môžu výrobcovia ušetriť značné náklady na materiál pri veľkých výrobných sériách.

Kde sa v modernom priemysle používajú planétové splietacie stroje?

Planétové splietacie stroje sa primárne používajú pri výrobe vysokovýkonných vodičov, kde sú mechanické a elektrické požiadavky také prísne, že aj malé skreslenie drôtu alebo nepravidelnosť dĺžky uloženia je neprijateľné. Hlavné oblasti použitia sú nasledovné:

• Vysokonapäťové a extra vysokonapäťové napájacie káble: Bezkrútené, dokonale zhutnené vodiče vyrábané a planetárny splietací stroj sú nevyhnutné pre káble s izoláciou XLPE s menovitým napätím od 66 kV do 500 kV. Podľa technickej brožúry CIGRE 720 hladký vonkajší povrch segmentového vodiča s planetárnym lankom (vodič Milliken) minimalizuje riziko vzniku elektrického stromu na rozhraní vodič-izolácia, ktorý je hlavnou príčinou dlhodobého zlyhania káblov v podzemných prenosových sieťach.
• Podmorské a podmorské napájacie káble: Tieto káble sú počas pokládky vystavené neustálemu dynamickému ohýbaniu a ťahu. Vysoká pevnosť v ťahu a flexibilita, ktorú si zachovávajú lankové medené alebo hliníkové drôty bez krútenia, sú rozhodujúce pre zabránenie pretrhnutiu vodiča. Jediná porucha v podmorskom kábli môže mať za následok náklady na opravu presahujúce niekoľko miliónov dolárov, ako poznamenali priemyselní analytici z CRU Group.
• Špecializované káble na ovládanie a prenos dát: V robotických ramenách, elektrickom vedení a špičkových audio kábloch je akýkoľvek mikrofónny šum alebo odraz signálu spôsobený nepravidelnou geometriou vodičov neprijateľný. Výnimočná sústrednosť a hladkosť povrchu dodávaná a planetárny splietací stroj poskytujú stabilné elektrické charakteristiky požadované pre konzistentnú impedanciu a integritu signálu.
• Výroba oceľových kordov a oceľových lán: V prípade kordov na vystuženie pneumatík a vysokopevnostných zdvíhacích lán musia byť jednotlivé oceľové vlákna splietané bez zvyškového torzného napätia, aby sa zabránilo odvíjaniu pri rezaní. Planetárne pramence sa používajú na výrobu viacpramenných lán s veľmi presnými dĺžkami uloženia a nulovou rotáciou pri zaťažení.

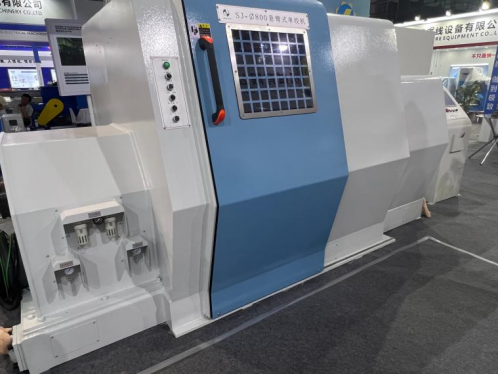

Porovnanie planetárnych prameňov s tuhou klietkou a rúrkových prameňov

Keď výrobcovia káblov hodnotia splietacie zariadenie pre novú výrobnú linku, výber medzi planetárnym prameňom, pevným klietkovým prameňom a rúrkovým prameňom zahŕňa kompromis medzi kvalitou produktu, rýchlosťou výroby a kapitálovými investíciami. Nižšie uvedená tabuľka poskytuje priame porovnanie kľúčových parametrov výkonu a aplikácií, ktoré odlišujú tieto tri typy strojov.

Ako je znázornené v tabuľke, planetárny splietací stroj nie je najrýchlejší ani najlacnejší, ale poskytuje vodič najvyššej kvality. Pre kábel, ktorý bude inštalovaný pod zemou alebo pod vodou po dobu 40 rokov a nemožno ho vymeniť bez rozsiahleho stavebného projektu, sú dodatočné počiatočné náklady na planetárne uviaznutie zanedbateľné v porovnaní s celoživotnými nákladmi na jednu poruchu izolácie.

Kľúčové technické špecifikácie a prevádzkové aspekty

Výkonová obálka planétového splietacieho stroja je definovaná jeho kapacitou cievky, počtom rotorov, maximálnou rýchlosťou otáčania a presnosťou jeho riadiaceho systému dĺžky pokládky. Typický stredne veľký planetárny prameň určený na výrobu vodičov napájacích káblov bude mať nasledujúce vlastnosti:

• Priemer cievky: Odvíjacie cievky majú rozsah od 400 mm do 630 mm v priemere príruby, s kapacitou drôtu až 500 kilogramov z medi alebo hliníka na cievku. Pre veľké splietanie vodičov môže linka obsahovať šesť alebo dvanásť rotorov, z ktorých každý nesie viacero cievok.
• Rozsah priemerov drôtov: Stroj dokáže spracovať jednotlivé drôty od cca 0,5 mm až 5,0 mm v priemere, s konkrétnym rozsahom v závislosti od nastavení valčekových vedení a napínača.
• Ovládanie dĺžky položenia: Moderný servopohon planetárny splietací strojs dosahujú dĺžky pokládky od 30 mm do viac ako 500 mm, nastaviteľné pomocou dotykovej obrazovky HMI. Dĺžka uloženia je elektronicky synchronizovaná s navíjacou cievkou, aby sa udržal konštantný pomer, aj keď sa navíjacia cievka napĺňa a mení sa efektívny priemer.
• Predkrútenie a následné tvarovanie: Pre zhutňované vodiče môže byť stroj vybavený predkrútiacimi hlavami, ktoré aplikujú miernu plastickú deformáciu na vstupný drôt, a post-formovacími nástrojmi alebo valcami, ktoré stlačia lankový vodič do jeho konečného kruhového alebo segmentového tvaru. Podľa technického príspevku prezentovaného na výročnej konferencii IWMA, aplikácia post-formujúcej sily 2 až 4 kilonewtony môže zvýšiť faktor plnenia o ďalšie 3 %.

Často kladené otázky o planetárnych splietacích strojoch

Aký je rozdiel medzi planetárnym splietaním a zväzkovým splietaním?

Zväzkové splietanie krúti všetky drôty dohromady v jednom otočnom oblúku alebo klietke bez kontroly polohy každého jednotlivého vlákna, čo vedie k náhodnému uloženiu a značnému skresleniu drôtu. A planetárny splietací stroj na druhej strane presne riadi polohu, napätie a krútenie každého drôtu, čím vytvára vysoko usporiadané sústredné uloženie s nulovým vnútorným krútením. Zväzkové splietanie sa používa pre lacné flexibilné vodiče, zatiaľ čo planetárne splietanie je vyhradené pre vysoko spoľahlivé napájacie a dátové káble.

Môže planétový splietací stroj produkovať zhutnené vodiče?

Áno, a je to často preferovaná metóda. Pretože drôty sú už usporiadané v dokonalej sústrednej geometrii s nulovým krútením, zhutňujú sa rovnomernejšie pod tlakom tvarovanej matrice alebo valca. A planetárny splietací stroj vybavený lisovacou hlavou môže znížiť priemer vodiča o 8 % až 12 % pri zachovaní hladkého povrchu bez medzier, čo výrazne znižuje množstvo izolačného a tieniaceho materiálu potrebného v následných krokoch vytláčania.

Aké materiály je možné spracovať na planétovom splietacom stroji?

Stroj je určený na manipuláciu so železnými aj neželeznými drôtmi, vrátane žíhanej medi, tvrdo ťahanej medi, hliníka, hliníkovej zliatiny, pozinkovaného oceľového drôtu a nehrdzavejúcej ocele. Výber materiálu závisí od konečného použitia: meď a hliník pre elektrickú vodivosť a oceľ pre mechanickú pevnosť v nadzemných vodičoch (ACSR) a oceľových lanách. Kritickou požiadavkou je, že drôt musí mať konzistentný priemer a vlastnosti predĺženia, aby sa udržalo rovnomerné napätie vo všetkých cievkach.

Ako udržujete presné napätie na planétovom splietacom stroji?

Každá kolíska cievky je vybavená nastaviteľnou mechanickou trecou brzdou alebo aktívnym elektromagnetickým napínačom. Napätie je nastavené na hodnotu typicky medzi 1 a 10 Newtonov v závislosti od priemeru drôtu a medze klzu. Ak je napätie príliš nízke, drôty budú uvoľnené a vodič bude mať zlú geometrickú stabilitu; ak je príliš vysoká, drôty sa môžu zovrieť alebo dokonca zlomiť. Pravidelná kalibrácia napínacieho systému ručným meračom napätia je nevyhnutná pre udržanie kvality produktu, pretože nerovnomerné napätie medzi cievkami je primárnou príčinou nepravidelnosti dĺžky uloženia.

Keďže dopyt po spoľahlivom vysokokapacitnom prenose energie a dátovej komunikácii naďalej eskaluje, planetárny splietací stroj zostáva základným kameňom pokročilej výroby káblov. Jeho schopnosť dodať geometricky dokonalý vodič bez krútenia sa nedá vyrovnať rýchlejším, ale menej presným metódam splietania. Investíciami do planetárnej technológie výrobcovia drôtov a káblov zabezpečujú, že kritické vodiče spájajúce naše energetické siete, veterné farmy na mori a komunikačné siete budú fungovať bezpečne a efektívne po celé desaťročia v tých najnáročnejších podmienkach.
