Výber správneho stroj na splietanie drôtov určuje kvalitu, flexibilitu a prúdovú kapacitu každého lankového vodiča vyrobeného vo vašom zariadení. A stroj na splietanie drôtov skrúca jednotlivé kovové drôty dohromady do jednotného zväzku a výber optimálneho typu stroja – či už ide o dvojzákrutový zväzovač, planétový zväzovač alebo zväzovač s pevnou klietkou – priamo ovplyvňuje rýchlosť výroby, množstvo odpadu a dlhodobé prevádzkové náklady. Táto príručka poskytuje prehľadný pohľad na to, ako tieto stroje fungujú, porovnáva hlavné typy s údajmi o výkone a odpovedá na najnaliehavejšie otázky, ktorým čelia výrobcovia káblov a elektrotechnici.

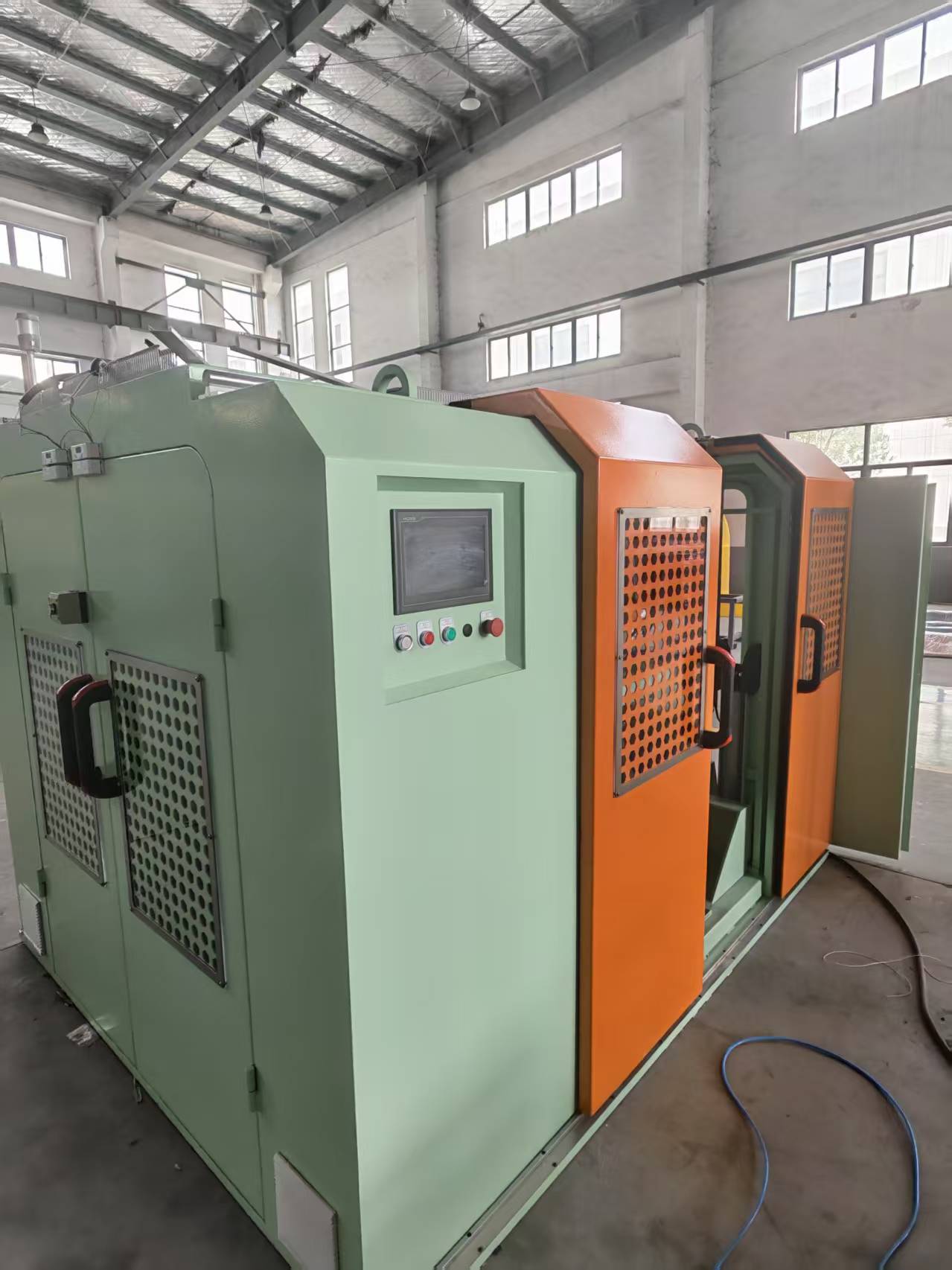

Čo je stroj na splietanie drôtov?
Stroj na splietanie drôtov je jadrom zariadenia, ktoré spája viacero jednotlivých drôtov do súdržného lankového vodiča s vynikajúcimi mechanickými a elektrickými vlastnosťami. Na rozdiel od plného vodiča ponúka lankový vodič dramaticky vyššiu flexibilitu a odolnosť voči únavovému zlyhaniu, čo je dôvod, prečo medzinárodné normy, ako je IEC 60228, klasifikujú vodiče podľa triedy laniek. Stroj podáva jednotlivé drôty z odvíjacích cievok, vyrovnáva ich cez položenú dosku alebo čelný kužeľ a aplikuje riadené skrúcanie na vytvorenie vrstiev špirálovito navinutých prameňov okolo centrálneho jadra.
Moderné stroj na splietanie drôtovs zvládnuť prierezy vodičov od 0,05 mm² (pre ultra jemné lekárske káble) do viac ako 1000 mm² (pre vedenia na prenos energie). Podľa údajov zverejnených CRU Group v roku 2025 celosvetový trh s lankovými medenými a hliníkovými vodičmi rastie ročne o 3,2 %, čo je spôsobené expanziou elektrických vozidiel a obnoviteľnej energie. Tento rast prinútil výrobcov, aby prijímali rýchlejšie a presnejšie stroj na splietanie drôtovs schopné udržať tolerancie dĺžky pokládky v rozmedzí ±1 % pri rýchlostiach linky nad 200 metrov za minútu.

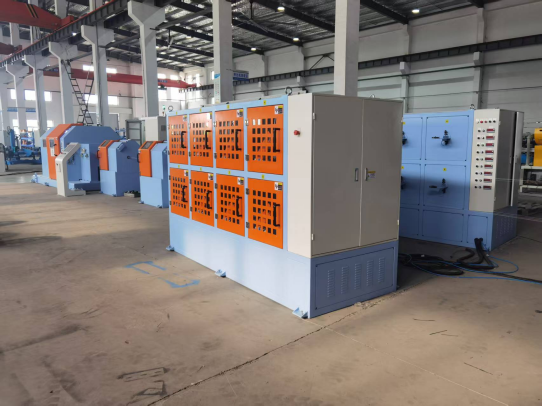

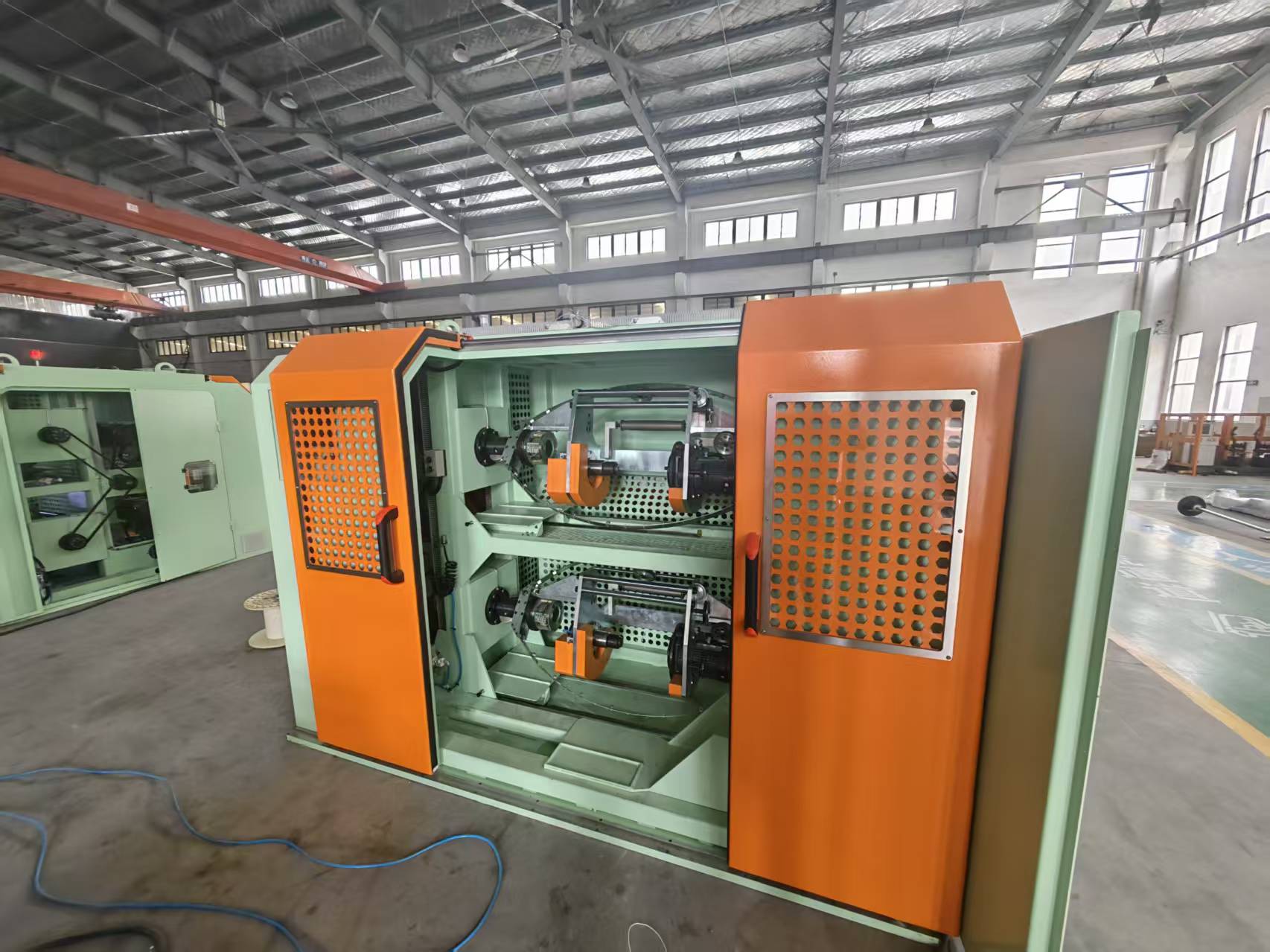

Ako funguje stroj na splietanie drôtov
Základný princíp činnosti stroja na splietanie drôtu zahŕňa otáčanie súpravy prvkov nesúcich drôt okolo pozdĺžnej osi, pričom sa zostavené pramene ťahajú cez uzatváraciu matricu presne kontrolovanou rýchlosťou. Pomer medzi rýchlosťou otáčania (zákruty za minútu) a lineárnou rýchlosťou navíjania definuje dĺžku uloženia, čo je vzdialenosť potrebná na to, aby jeden prameň dokončil 360-stupňovú špirálu okolo jadra. Kratšia dĺžka uloženia poskytuje pružnejší, ale mierne vyšší odpor vodiča, zatiaľ čo väčšia dĺžka uloženia maximalizuje vodivosť a pevnosť v ťahu.
V závislosti od dizajnu stroj na splietanie drôtov krútiaci pohyb môže byť udeľovaný rotačným oblúkom (v strojoch s dvojitým zákrutom), otočnou klietkou (v pevných prameňoch) alebo jednotlivo rotujúcimi cievkami (v planétových prameňoch). Všetky typy majú spoločnú požiadavku: jednotlivé drôty musia zostať pod kontrolovaným spätným napätím, aby sa zabránilo zamotaniu a zabezpečila sa konzistentná geometria prameňa. Celý proces je monitorovaný programovateľným logickým ovládačom (PLC), ktorý v reálnom čase upravuje rýchlosť a napätie motora. Priemyselné údaje ukazujú, že digitálna kontrola napätia môže znížiť odpad spôsobený pretrhnutím drôtu až o 45 % v porovnaní s čisto mechanickými systémami.

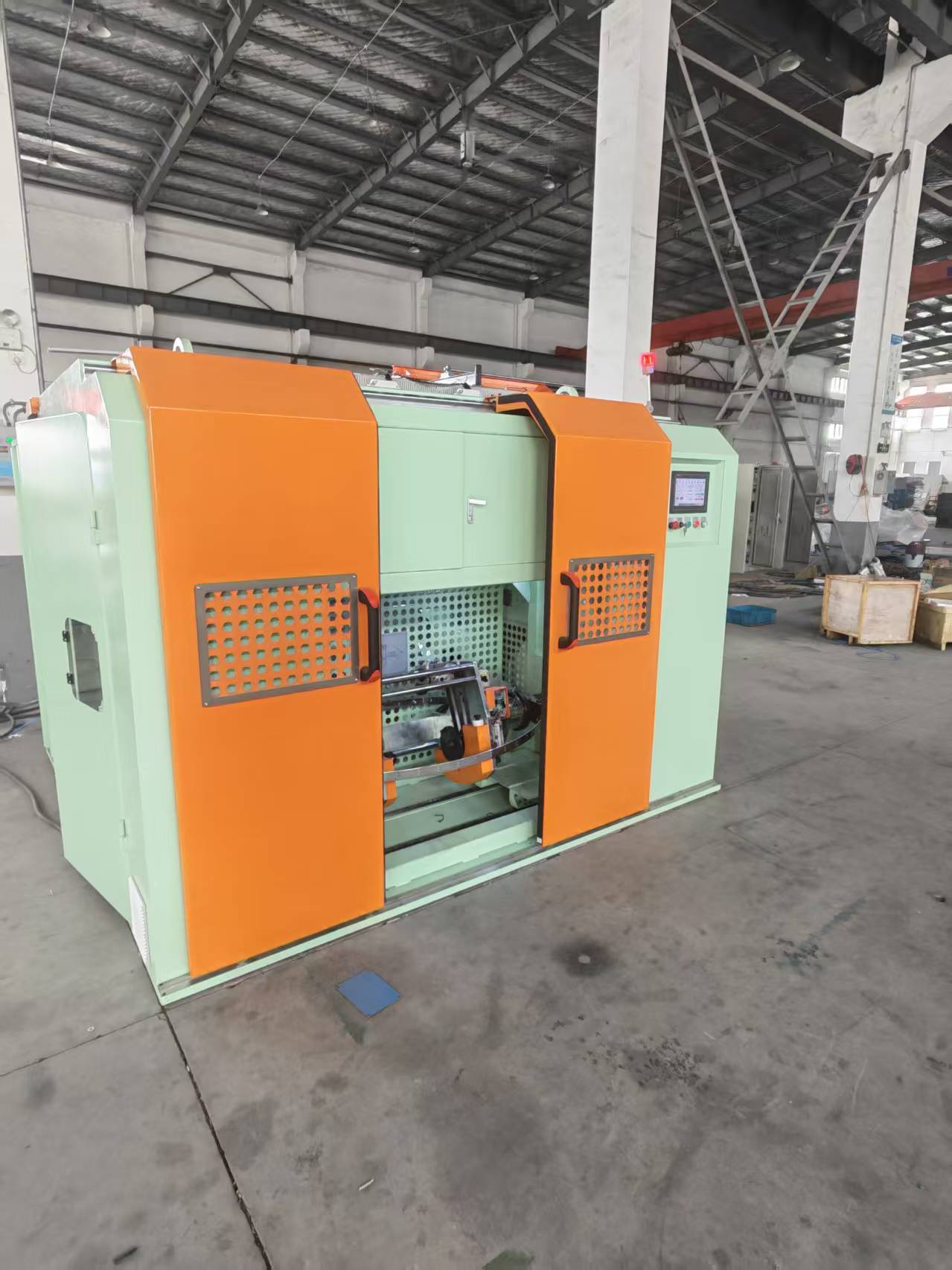

Hlavné typy strojov na splietanie drôtu: Podrobné porovnanie
Žiadna konštrukcia stroja na splietanie drôtu nevyhovuje všetkým výrobným scenárom; každý typ stroja sa zameriava na špecifický rozsah veľkosti vodičov, objem výroby a požiadavku na presnosť dĺžky uloženia. Nižšie uvedená tabuľka porovnáva päť široko používaných konfigurácií, ktoré umožňujú priame vyhodnotenie založené na údajoch.
| Typ stroja | Metóda krútenia | Rozsah vodiča (mm²) | Maximálna rýchlosť linky (m/min) | Typická presnosť dĺžky pokládky | Primárna aplikácia |
|---|---|---|---|---|---|
| Dvojitý Twist Buncher | Otočný luk, dve otáčky za otáčku | 0,05 – 16 | Až 300 | ±2 % | Automobilový drôt, flexibilné šnúry |
| Planetárny Strander | Individuálne otáčanie cievky, žiadne krútenie na osi drôtu | 10 – 630 | Až 80 | ±0,5 % | Silové káble, zhutnené vodiče |
| Pevná klietka Strander | Pevná klietka sa otáča ako celok | 16 – 1200 | Až 60 | ±1 % | Nadzemné prenosové vedenia |
| Single Twist Strander | Jedno otočenie na otáčku navíjania | 0,5 – 50 | Až 150 | ±1,5 % | Ovládacie káble, stredné napätie |
| Rúrkový Strander | Drôty prechádzajú cez rotujúcu trubicu | 0,2 – 95 | Až 200 | ±1 % | Prístrojový kábel, tienený drôt |
Dvojzákrutové zväzky dominujú pri vysokorýchlostnej výrobe jemne splietaných vodičov, zatiaľ čo planétové pramene sú nenahraditeľné pre jednolayové a kompaktné vodiče, ktoré vyžadujú nulový zákrut na jednotlivých drôtoch. Výber a stroj na splietanie drôtov musí brať do úvahy aj počet cievok: 630 mm planétový prameň zvyčajne pojme 6, 12, 18 alebo 24 cievok, čo priamo určuje maximálny počet prameňov vo vrstve.
Kľúčové faktory pri výbere stroja na splietanie drôtov
Váš optimálny stroj na splietanie drôtu je definovaný piatimi merateľnými premennými: prierez vodiča, požadovaná dĺžka uloženia, objem výroby, typ materiálu a potreba sústredného alebo zväzkového splietania. Systematické hodnotenie podľa nižšie uvedenej sekvencie vám pomôže vyhnúť sa nákladným chybám v oblasti nadmernej špecifikácie alebo nedostatočnej kapacity.
- Definujte špecifikáciu vodiča. Identifikujte hotovú veľkosť vodiča (mm² alebo AWG), počet jednotlivých drôtov a priemer prameňa. Napríklad flexibilný vodič triedy 5 podľa IEC 60228 vyžaduje špecifický počet prameňov a priemer, ktorý určuje minimálny počet cievok na stroj na splietanie drôtov .
- Určite požadovanú dĺžku a smer pokládky. Planétový prameň môže udržiavať dĺžku uloženia kratšiu ako 8-násobok priemeru vodiča bez poškodenia drôtov, zatiaľ čo zväzok s dvojitým zákrutom funguje najlepšie s pomerom uloženia 10:1 až 20:1. Smer pokládky (S alebo Z) sa na moderných strojoch nastavuje elektronicky.
- Vypočítajte cieľový výkon v kilogramoch za hodinu. V prípade dvojitého zákrutového zväzku produkujúceho 1,5 mm² lanka rýchlosťou 250 m/min môže výstup dosiahnuť približne 45 kg/h. Použite tento obrázok na zabezpečenie stroj na splietanie drôtov môže naplniť vašu kapacitu knihy objednávok.
- Posúďte kompatibilitu materiálov. Medené, hliníkové a pocínované vodiče vyžadujú špecifické materiály oblúkov alebo valčekov, aby sa zabránilo poškodeniu povrchu. Napríklad hliníkové lanko ťaží z vodítok s keramickým povlakom na zníženie hromadenia oxidového prachu.
- Vyhodnoťte čas automatizácie a zmeny. Stroje s automatickým vkladaním cievky a laserovým meraním dĺžky pokládky môžu skrátiť čas výmeny zo 45 minút na menej ako 10 minút, čo je kritická výhoda pre malosériovú výrobu.
Porovnanie rýchlosti výroby a výkonu
Výrobný výkon splietacieho stroja je zásadne obmedzený mechanickou rýchlosťou rotujúcich komponentov a naberacou kapacitou. Nižšie uvedená tabuľka poskytuje realistické výstupné údaje pre tri bežné konfigurácie na základe skutočných špecifikácií výrobcu pre 1,5 mm² lankový medený vodič.
| Typ stroja | Rýchlosť linky (m/min) | Výkon (kg/h) | Spotreba energie (kW) | Miera šrotu (%) |
|---|---|---|---|---|
| Dvojitý Twist Buncher | 280 | 48.5 | 15 | 0.8 |
| Planetárny Strander (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Pevná klietka Strander | 55 | 18.2 | 30 | 0.5 |
Zberač s dvojitým zákrutom dosahuje pri rovnakom priereze takmer dvojnásobný výkon v porovnaní s planetárnym odvíjačom, ale planétová konštrukcia znižuje mieru odpadu o viac ako 60 %. Tento kompromis medzi rýchlosťou a presnosťou je základom každého stroj na splietanie drôtov nákupné rozhodnutie.
Aplikácie v kľúčových odvetviach
Sektor konečného použitia určuje triedu splietania a tým aj špecifickú požadovanú technológiu stroja na splietanie drôtu. Nasledujúce sektory sa spoliehajú na lankové vodiče vyrábané týmito strojmi:
- Automobilové káblové zväzky – Dvojzákrutové zväzky vytvárajú tenkostenné, vysoko flexibilné lankové vodiče potrebné pre elektroinštaláciu v motorovom priestore, kde je prvoradá odolnosť voči vibráciám.
- Prenos a distribúcia energie – Pevná klietka a planétové pramence vyrábajú zhutnené koncentrické vodiče pre káble stredného a vysokého napätia do 500 kV, čím sa zabezpečuje rovnomerné rozloženie prúdu.
- Systémy obnoviteľnej energie – Kabeláž solárnych fariem a veterných turbín vyžaduje jemne splietané, pocínované medené vodiče vyrábané na vysokorýchlostných zväzkoch, aby odolali korózii a tepelným cyklom.
- Železničná a hromadná doprava – Káble pre koľajové vozidlá vyžadujú extrémne flexibilné vodiče (trieda 6 podľa IEC 60228), ktoré sa často vyrábajú na planétových strojoch, aby sa dosiahol ultrajemný počet vlákien.
- Lekárske prístroje a robotika – Ultrajemné splietanie pod 0,05 mm² používa špeciálne rúrkové alebo jednokrútené pramene, aby sa zabránilo pretrhnutiu jemných medených drôtov alebo drôtov zo zliatiny medi.
Analýza nákladov a návratnosť investícií
Stroj na splietanie drôtu predstavuje významnú kapitálovú investíciu, ale podrobná analýza celkových nákladov na vlastníctvo často odhalí, že drahší stroj s precíznou kontrolou sa vráti do troch rokov znížením množstva odpadu a rýchlejšími výmenami. Nasledujúca tabuľka porovnáva päťročnú nákladovú štruktúru dvojitého stočeného zväzku oproti planetárnemu prameňu za predpokladu, že jednozmenná prevádzka produkuje 200 ton splietanej medi ročne.
| Kategória nákladov | Dvojitý Twist Buncher | Planetárny Strander (12 bobbin) |
|---|---|---|
| Počiatočná cena zariadenia (USD) | 85 000 dolárov | 210 000 dolárov |
| Ročné náklady na energiu (0,12 USD/kWh) | 2 160 dolárov | 3 170 dolárov |
| Priemerná strata zo šrotu za rok | 4 600 dolárov | 1 800 dolárov |
| Typické náklady na údržbu / rok | 3 200 dolárov | 4 800 dolárov |
| Celkové 5-ročné prevádzkové náklady | 135 800 dolárov | 258 650 dolárov |
Pre výrobcov, ktorí sa špecializujú na tenkostenné vodiče pre automobilový priemysel, prináša dvojitý zákrutový zväzok najnižšie náklady na kilogram. Pre siete vyžadujúce zhutnené koncentrické vodiče, planétové stroj na splietanie drôtov zostáva jedinou technicky realizovateľnou voľbou napriek vyšším počiatočným nákladom.
Najlepšie postupy údržby pre dlhú životnosť stroja
Preventívna údržba stroja na splietanie drôtu sa sústreďuje na tri prvky: kontrola ložísk oblúka alebo klietky, kalibrácia snímača napätia a monitorovanie opotrebovania vedenia drôtu. Dokonca aj malé odchýlky v týchto komponentoch môžu spôsobiť chyby dĺžky uloženia a poškodenie vodičov. Štruktúrovaná rutina údržby prináša merateľné výsledky; Prieskum 47 káblových závodov uskutočnený v roku 2022, ktorý uskutočnila Wire Association International, zistil, že zariadenia s týždennou preventívnou údržbou hlásili o 27 % menej neplánovaných prestojov ako zariadenia s mesačnými kontrolami.
- Skontrolujte ložiská luku a uhlíkové kefky každých 200 prevádzkových hodín. V združovacom zariadení s dvojitým zákrutom spôsobujú opotrebované ložiská luku vibrácie, ktoré priamo ovplyvňujú konzistenciu dĺžky pokládky. Vymeňte ložiská, ktoré vykazujú radiálnu vôľu presahujúcu 0,02 mm.
- Každý mesiac kalibrujte rameno tanečníka a senzory napätia. Odchýlka napätia medzi jednotlivými drôtmi o viac ako 5% má za následok nerovnomerné splietanie a môže vytvárať miesta s vysokým odporom v hotovom vodiči.
- Pri prvom náznaku drážkovania vymeňte keramické alebo kalené oceľové vodiace lišty. Hĺbka drážky väčšia ako 0,1 mm môže obrusovať povrch drôtu a zavádzať častice oxidu do prameňa, čím sa znižuje vodivosť.
- Namažte ozubené kolesá a posuvné mechanizmy podľa plánu OEM. Použite špecifikovaný druh maziva; nesprávne prispôsobené mazivá môžu viesť k prehriatiu prevodovky už za 500 hodín nepretržitej prevádzky.
- Každý týždeň overte dĺžku pokládky pomocou laserového meracieho systému. Pravidelný posun v dĺžke pokládky často naznačuje prekĺznutie navijaka alebo opotrebovanú spojku kódovača, ktoré je možné opraviť skôr, ako sa vytvorí produkt, ktorý nevyhovuje špecifikácii.
Automatizácia a Priemysel 4.0 v strojoch na splietanie drôtov
Najnovšie stroje na splietanie drôtu integrujú monitorovanie dĺžky uloženia v reálnom čase, algoritmy prediktívnej údržby a systémy automatickej výmeny cievok, aby sa celková efektivita zariadenia (OEE) posunula nad 85 %. Senzory vibrácií na ložiskách luku a motora dodávajú údaje do centrálneho ovládača, ktorý predpovedá poruchu ložiska až 60 hodín vopred, čo umožňuje plánovanú výmenu namiesto núdzového vypnutia. Automatizované nakladanie cievky znižuje zásah operátora z 12 manuálnych zmien za zmenu na nulu, čím sa prakticky eliminuje najčastejšia príčina pretrhnutia prameňa súvisiaceho s nastavovaním.
Z hľadiska kvality sústavy laserových mikrometrov priebežne merajú priemer lanka a porovnávajú ho s cieľovou hodnotou. Ak sa priemer posunie o viac ako 0,02 mm, PLC upraví rýchlosť navijaka alebo napnutie cievky, aby chybu opravilo. Podľa technického dokumentu z roku 2024 prezentovaného na International Wire & Cable Symposium, toto riadenie s uzavretou slučkou znížilo variáciu priemeru o 68 % v porovnaní s konvenčnými strojmi s otvorenou slučkou. Keďže štandardy pripojenia ako OPC UA sa stávajú univerzálnymi, každý stroj na splietanie drôtov môže teraz komunikovať priamo s vykonávacím systémom výroby závodu, čím poskytuje sledovateľnosť až po úroveň jednotlivých kotúčov.
Často kladené otázky
Aký je rozdiel medzi zhlukom a koncentrickým splietaním?
Bunching, vykonávaný na dvojitom zákrute stroj na splietanie drôtov , skrúca všetky drôty dohromady v rovnakom smere bez definovanej geometrickej štruktúry vrstiev. Sústredné splietanie, zvyčajne vykonávané na planétovom alebo tuhom prameni, usporiada drôty v presných špirálovitých vrstvách okolo centrálneho jadra. Sústredné vodiče majú hladší povrch a rovnomernejšie rozloženie prúdu, zatiaľ čo zväzkové vodiče sú flexibilnejšie a rýchlejšie sa vyrábajú.
Ako dĺžka uloženia ovplyvňuje výkon vodiča?
Dĺžka pokládky má priamy inverzný vzťah s flexibilitou a priamy vzťah s vodivosťou. Krátka dĺžka pokládky (napr. 8-12-násobok vonkajšieho priemeru) zvyšuje flexibilitu, ale mierne zvyšuje elektrický odpor, pretože prúdová dráha je dlhšia. V a stroj na splietanie drôtov , dĺžka uloženia je nastavená pomerom rýchlosti navíjania k otáčkam rotátora a musí zostať v tolerancii špecifikovanej normami, ako je ASTM B8 pre medené vodiče s koncentrickým uložením.
Môže jeden stroj splietať meď aj hliník?
Áno, najmodernejšie stroj na splietanie drôtovs môže spracovať meď aj hliník, ale musia byť prispôsobené vodidlá drôtu, objímky navijaka a nastavenie napätia. Nižšia pevnosť v ťahu hliníka a tendencia vytvárať oxidový prach si vyžaduje znížené spätné napätie (zvyčajne o 10–15 % nižšie ako v prípade medi) a použitie kontaktných povrchov z keramiky alebo leštenej nehrdzavejúcej ocele, aby sa predišlo zadretiu.
Aké sú znaky toho, že spletací stroj potrebuje výmenu ložísk?
Zvýšené vibrácie pociťované na ráme stroja, rytmická zmena hluku počas prevádzky a posun v dĺžke uloženia mimo ± 2 % bez zodpovedajúceho príkazu PLC, to všetko naznačuje potenciálne opotrebovanie ložísk. Na dvojitom zákrute stroj na splietanie drôtov , ložiská luku by sa mali vymeniť, keď rýchlosť vibrácií presiahne 4,5 mm/s RMS, merané na puzdre ložiska.
Správna investícia do stroja na splietanie drôtu
Výber a stroj na splietanie drôtov je v podstate rozhodnutím o vyvážení rýchlosti s geometrickou presnosťou a kapitálových nákladov so stratou šrotu. Pre veľkoobjemovú výrobu ohybných vodičov pod 10 mm² ponúka dvojitý zákrutový zväzok bezkonkurenčný výkon za dolár. Pre silové káble a zhutnené koncentrické vodiče je planétový alebo pevný klietkový prameň nielen výhodný, ale aj technicky nevyhnutný na splnenie medzinárodných noriem. Zosúladením vašich výrobných požiadaviek s údajmi a porovnaniami uvedenými tu môžete určiť a stroj na splietanie drôtov ktoré budú poskytovať konzistentnú kvalitu a vysokú návratnosť investícií aj v nasledujúcom desaťročí. $
